宏控發布第三代高清混插矩陣切換器MDI-III
音視頻工程中，越來越多的信號種類，各種繁雜的接口，各種轉換器，各種矩陣切換器，機柜都塞滿了。MDI系列混合插卡矩陣為音視頻工程帶來了極大的便利性。
MDI矩陣可以混合輸入輸出多種信號如：HDMI,DVI,VGA,YUV,SDI,AV等信號混合輸入輸出。
2012年發布MDI系列混合插卡矩陣至今已有3年時間，MDI矩陣也從剛發布的第一代發展到現在的第三代。
第三代MDI系列混插矩陣解決了SDI攝像機的兼容性的問題，以及AV，VGA不滿屏的現象。
更多信息請瀏覽我們的官方網站：m.0773job.cn
產品描述：

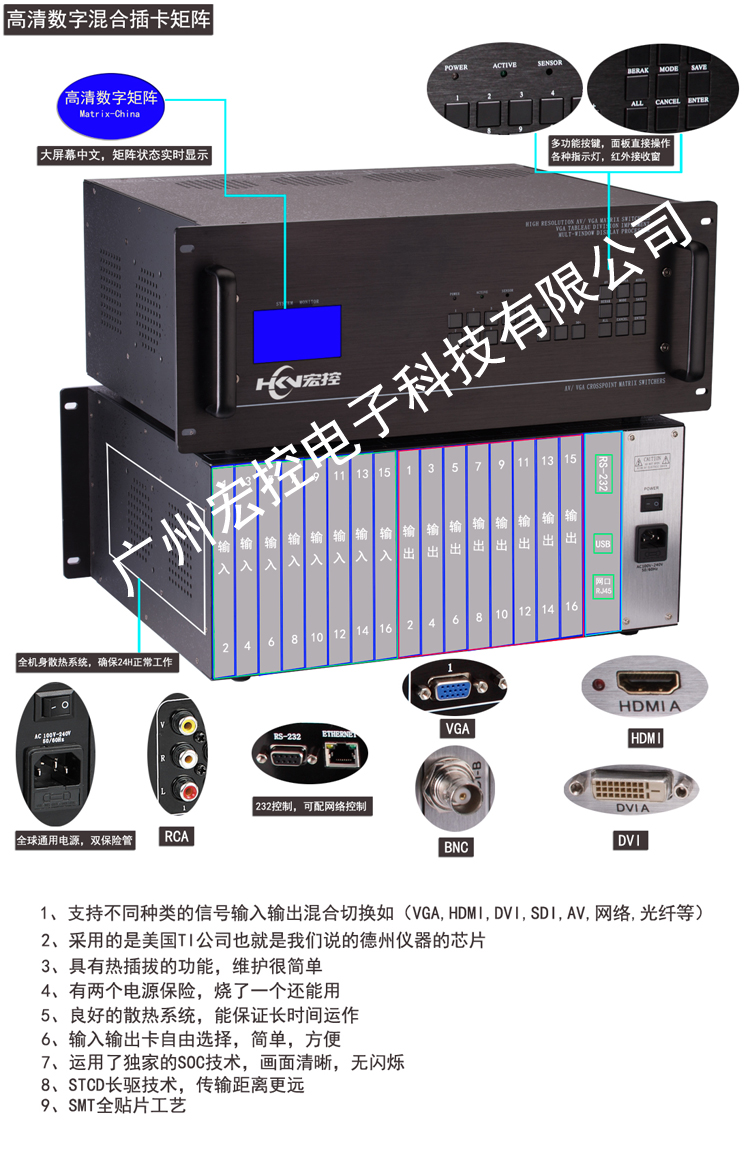

MDI數字混合熱插拔矩陣是一種高清數模混合矩陣，她支持多種混合信號輸入、輸出(如:HDMI,DVI,VGA,色差,SDI,AV,RJ45)，能夠避免工程中因為信號種類繁雜，而購買多種轉換器出現的麻煩。她集HDCP兼容，EDID獲取，數字同步識別DSIP，自動均衡ISI于一體，她支持最高4K分辨率，兼容藍光DVD和3D視頻信號。
共同特點：
1、熱插拔結構：輸入信號支持AV，VGA帶音頻，色差（YPbPr），DVI，HDMI，3G/HD-SDI，RJ45，光纖，輸出支持HDMI，VGA帶音頻，DVI，RJ45，光纖。可任意擴展或更換輸入和輸出板。
2、采用三星S3C2440X2架構處理器，運行速度更快，系統更穩定
3、采用FPGA可編程邏輯陣列電路XC3S200A，性能更穩定；
4、采用高速數字交換技術，完美解決串擾、重影與拖尾現象。100%真實重現輸入信號的視頻效果；
5、采用美國6.5GHz高帶寬芯片，圖像特別清晰；
6、兼容 HDMI 1.4版本，符合 HDCP 標準；
7、支持4K高清信號和3D視頻信號；
8、HDCP兼容，支持正版藍光DVD信號重現和切換、分配；
9、輸入輸出帶有自動均衡，有效減少因為線路傳輸而導致的確定性抖動(ISI)；
10、獨創EDID自動獲取技術，可以根據需要自動獲取；
11、支持信號時序重整，CEC，36位真彩技術；
12、采用數字同步識別處理（DSIP）技術
13、支持無縫集成CMMAW技術和CCSEB電源管理技術；
14、采用3D全新藍色矩陣式顯示屏，全中文顯示工作狀態
15、內置輪循切換功能，能任意設定間隔時間和通道
16、內置32組場景存儲功能，能直接在面板操作
17、2至72路交叉混合信號輸入輸出；
18、支持藍光DVD24/50/60fs/HD-DVD/xvYCC；
19、支持音頻格式DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DSD；
20、全貼片SMT工藝，特有ESD靜電保護功能；
21、具有網絡控制(選配)、USB、串口、紅外、面板多種控制方式，且直接支持中控系統控制
22、本產品帶有斷電現現場切換記憶保護、視頻同步或分離切換等功能，具備RS232通訊通訊接口，可以方便與電腦、遙控系統或各種遠端控制設備（如宏控和其他控制系統）配合使用；
23、全球通用寬電壓設計，可適應交流100～240V，50/60Hz；
24、高品質、大批量生產，有較高的兼容性和穩定性，有較高的性價比；
技術參數：
MDI高清數模混插矩陣切換器技術參數
|
類別 |
MDI混插數模混插矩陣 |
|
視頻 |
|
|
增益 |
0 dB |
|
接口帶寬 |
6.5GHz(-3Db)滿載 |
|
像素帶寬 |
225M Hz |
|
位時鐘抖動 |
<0.15 Tbit |
|
位上升時間 |
<0.3Tbit (20%-80%) |
|
位下降時間 |
<0.3Tbit (20%-80%) |
|
信號類型 |
HDMI1.4規范中的HDMI-A全數字T.M.D.S信號 |
|
切換速度 |
5nS(±1nS) |
|
最大支持分辨率 |
Normal-PC:1600*1200@60Hz24bit,HDPC:1920*1200@60Hz24bit,HDTV:1920*1080P@60Hz36bit |
|
視頻輸入 |
|
|
接口類型 |
HDMI,DVI,AV,SDI,YPbPr,VGA,RJ45,Fiber |
|
信號強度 |
T.M.D.S +/-0.4Vpp |
|
最小/最大電平 |
T.M.D.S2.9V/3.3V |
|
阻抗 |
75Ω |
|
回波損耗 |
<-15dB@1MHz to 1.5GHz |
|
顯示數據通道 |
5.0 Vp-p(TTL) |
|
輸入EDID |
EDID可以根據需要自動獲取 |
|
視頻輸出 |
|
|
接口類型 |
VGA,HDMI,DVI,RJ45,Fiber |
|
信號強度 |
T.M.D.S +/-0.4Vpp |
|
最小/最大電平 |
T.M.D.S2.9V/3.3V |
|
阻抗 |
75Ω |
|
回波損耗 |
<-15dB@1MHz to 1.5GHz |
|
顯示數據通道 |
5.0 Vp-p(TTL) |
|
時鐘回復 |
自動 |
|
RS-232控制接口 |
|
|
串行控制接口 |
RS-232, 9-針母 D型 接口 |
|
波特率與協議 |
波特率：9600, 數據位：8位, 停止位：1, 無奇偶校驗位 |
|
串行控制口結構 |
2 = TX, 3 = RX, 5 = GND |
|
以太網控制接口(選配) |
|
|
以太網控制接口 |
RJ-45母接口 |
|
以太網控制協議 |
TCP/IP |
|
以太網控制速率 |
自適應10M或100M,全雙工或半雙工 |
|
主機規格 |
|
|
MDI-8X |
2至8路任意輸入輸出 |
|
MDI-16X |
2至16路任意輸入輸出 |
|
MDI-32X |
2至32路任意輸入輸出 |
|
MDI-64X |
2至64路任意輸入輸出 |
|
MDI-144X |
2至144路任意輸入輸出 |
