會議系統中的擴聲概念和設計
一、概念
擴聲系統的用途只有三種：
1）讓遠處聽眾聽到與近處聽眾相同的音量的聲音（而不是更響）
2）藝術效果增強（文藝演出中的常用目的）
3）讓不同區域的聽眾聽到聲音（公共廣播系統）
二、設計

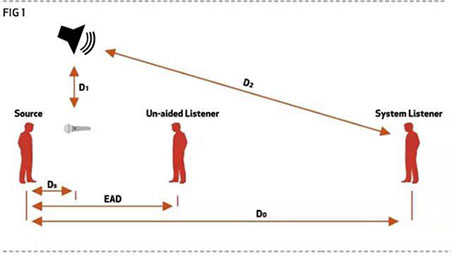

Un-aided Listener:未輔助（擴聲）聽眾（指近距離不需要輔助擴聲的聽眾）
System Listener:系統聽眾（指遠距離需要輔助擴聲的聽眾）
Ds:音源到話筒的距離
EAD:等效聲學距離
D0:音源到系統聽眾距離
D1:揚聲器到話筒距離
D2:揚聲器到系統聽眾距離
我們的目的是讓System
Listener聽到與Un-aided
Listener相同音量的聲音（而不是更響）。
聲反饋產生原因：
音源在話筒處會產生一個聲壓級，在擴聲過程中，揚聲器在話筒處也會產生一個聲壓級，當這個聲壓級大于等于音源在話筒處聲壓級時，便會產生聲反饋。
根據以上信息，我們可以列出一個方程式來幫助確定系統的設計方案：
設Un-aided
Listener與System
Listener處的聲壓級均為X(根據概念1)
音源到話筒處的聲壓級與話筒處到Un-aided Listener處的聲壓級之差為：20log(EAD/DS)
揚聲器到話筒處的聲壓級與揚聲器到System Listener處的聲壓級之差為：20Log(D2/D1)
話筒數量為Nom,計算因數為10LogNom
反饋前余量（6-10dB），表示為FSM
根據反饋原因列出方程：
X+20log(EAD/Ds)≥X+20log(D2/D1)+10logNom+FSM
=X+20logEAD-20logDs≥X+20logD2-20logD1+10logNom+FSM
=X+20logEAD-20logDS-X-20logD2+20logD1-10logNom-FSM≥0
=20logEAD+20logD1-20logD2-20LogDs-10logNom-FSM≥0
將EAD,D1,D2,Ds,話筒數量（Nom）和反饋前余量（FSM）帶入
20logEAD+20logD1-20logD2-20LogDs-10logNom-FSM≥0
調整各設計參數使結果≥0即可
擴聲系統的用途只有三種：
1）讓遠處聽眾聽到與近處聽眾相同的音量的聲音（而不是更響）
2）藝術效果增強（文藝演出中的常用目的）
3）讓不同區域的聽眾聽到聲音（公共廣播系統）
二、設計
顯然我們要討論的是第一種用途，如圖：
Un-aided Listener:未輔助（擴聲）聽眾（指近距離不需要輔助擴聲的聽眾）
System Listener:系統聽眾（指遠距離需要輔助擴聲的聽眾）
Ds:音源到話筒的距離
EAD:等效聲學距離
D0:音源到系統聽眾距離
D1:揚聲器到話筒距離
D2:揚聲器到系統聽眾距離
我們的目的是讓System
Listener聽到與Un-aided
Listener相同音量的聲音（而不是更響）。
聲反饋產生原因：
音源在話筒處會產生一個聲壓級，在擴聲過程中，揚聲器在話筒處也會產生一個聲壓級，當這個聲壓級大于等于音源在話筒處聲壓級時，便會產生聲反饋。
根據以上信息，我們可以列出一個方程式來幫助確定系統的設計方案：
設Un-aided
Listener與System
Listener處的聲壓級均為X(根據概念1)
音源到話筒處的聲壓級與話筒處到Un-aided Listener處的聲壓級之差為：20log(EAD/DS)
揚聲器到話筒處的聲壓級與揚聲器到System Listener處的聲壓級之差為：20Log(D2/D1)
話筒數量為Nom,計算因數為10LogNom
反饋前余量（6-10dB），表示為FSM
根據反饋原因列出方程：
X+20log(EAD/Ds)≥X+20log(D2/D1)+10logNom+FSM
=X+20logEAD-20logDs≥X+20logD2-20logD1+10logNom+FSM
=X+20logEAD-20logDS-X-20logD2+20logD1-10logNom-FSM≥0
=20logEAD+20logD1-20logD2-20LogDs-10logNom-FSM≥0
將EAD,D1,D2,Ds,話筒數量（Nom）和反饋前余量（FSM）帶入
20logEAD+20logD1-20logD2-20LogDs-10logNom-FSM≥0
調整各設計參數使結果≥0即可
